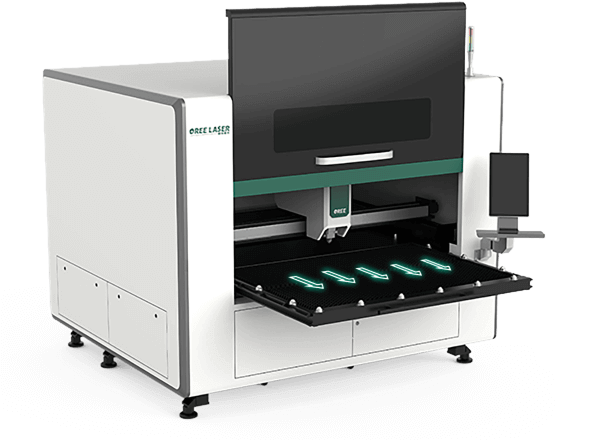

Máy cắt laser sợi quang có độ chính xác cao OR-S

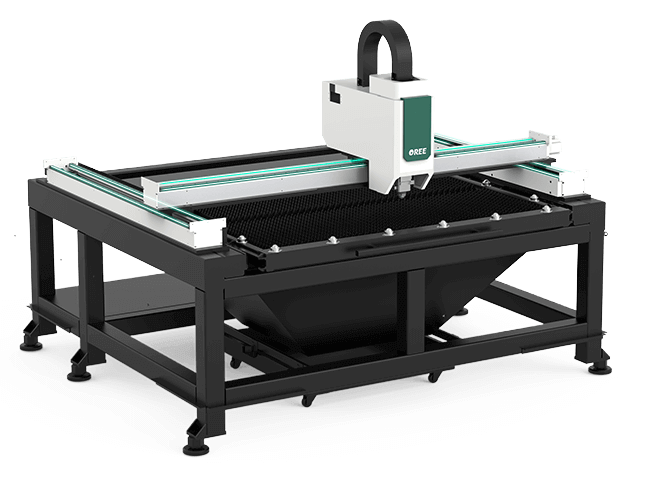

Giường hàn thừa độ cứng cao

Sử dụng phương pháp cắt laser ống thép cường độ cao 8mm, cấu trúc giường cắm, áp dụng ba quy trình hàn như hàn thẳng, mối hàn không dễ bị xé, làm cho giường duy trì các tính chất cơ học tốt, hiệu suất kéo tốt, độ bền và độ cứng của sản phẩm.

Đầu laser lấy nét tự động

Đầu cắt sợi quang tự động lấy nét được tích hợp bộ truyền động động cơ. Thấu kính lấy nét được điều khiển theo cơ chế tuyến tính để tự động thay đổi vị trí trong phạm vi được chỉ định. Chương trình có thể đặt tiêu điểm liên tục để hoàn thành việc đục lỗ nhanh chóng trên các tấm dày và tự động cắt các tấm vật liệu và độ dày khác nhau.

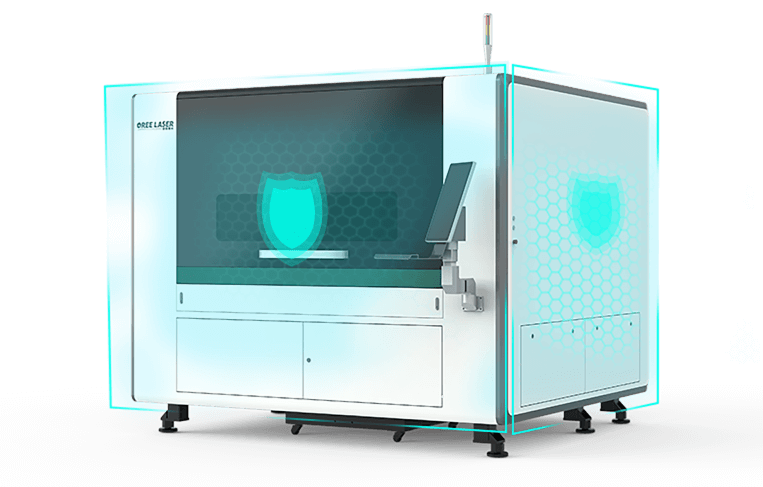

Vỏ bảo vệ toàn diện

Cửa sổ quan sát bằng kính bảo vệ cấp OD4 + tiêu chuẩn CE của Châu Âu có cấp độ bảo vệ tia laser cao để ngăn tia laser gây hại cho người và đảm bảo an toàn cá nhân.

Trục Y trục vít đôi ổ đĩa kép

Sử dụng cấu hình trục vít kép truyền động kép trục Y, 4 ray dẫn hướng chạy ổn định hơn. Trục X được trang bị 2 ray dẫn hướng chạy nhanh hơn, cắt chính xác hơn, cắt các đường thẳng không gợn sóng.

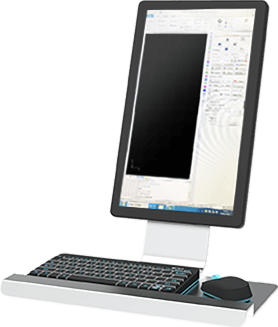

Hệ thống điều khiển máy bay

Tự động sửa sai lệch ổ đĩa kép Tìm kiếm cạnh điện dung hai giai đoạn, hỗ trợ lỗ thủng ba cấp và bố trí tự động. Cắt vật liệu bằng phim, chức năng nhớ tắt nguồn, đơn giản và dễ vận hành.

Hệ thống bôi trơn tự động

phần mềm điều khiển bơm dầu để tự động bôi trơn đa điểm và bằng tay có thể kiểm soát số lượng và khoảng thời gian bôi trơn, tiết kiệm thời gian lao động. Hệ thống bôi trơn tự động bôi trơn thanh dẫn hướng, khối trượt, trục vít, thanh răng và các điểm khác để giảm tỷ lệ biến dạng thiết bị.

Các thông số kỹ thuật

inch

mô hình	OR-S 1325	OR-S 1510	OR-S 1313	OR-S 1309
Công suất laser	1000w~6000w	1000w~3000w	1000w~3000w	1000w~3000w
Khu vực làm việc	2560*1330mm	1530*1050mm	1330*1350mm	1330*950mm
Độ chính xác của vị trí	±0.03mm	±0.03mm	±0.03mm	±0.03mm
Lặp lại độ chính xác định vị lại	±0.02mm	±0.02mm	±0.02mm	±0.02mm
Tốc độ di chuyển tối đa	100m/min	100m/min	100m/min	100m/min
Tăng tốc tối đa	0.8G	0.6G	0.6G	0.6G

모델	OR-S 1325	OR-S 1510	OR-S 1313	OR-S 1309
Công suất laser	1000w~6000w	1000w~3000w	1000w~3000w	1000w~3000w
Khu vực làm việc	100*52inch	60*41inch	52*53inch	52*37inch
Độ chính xác của vị trí	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch
Lặp lại độ chính xác định vị lại	±0.00079inch	±0.00079inch	±0.00079inch	±0.00079inch
Tốc độ di chuyển tối đa	100m/min	100m/min	100m/min	100m/min
Tăng tốc tối đa	0.8G	0.6G	0.6G	0.6G
