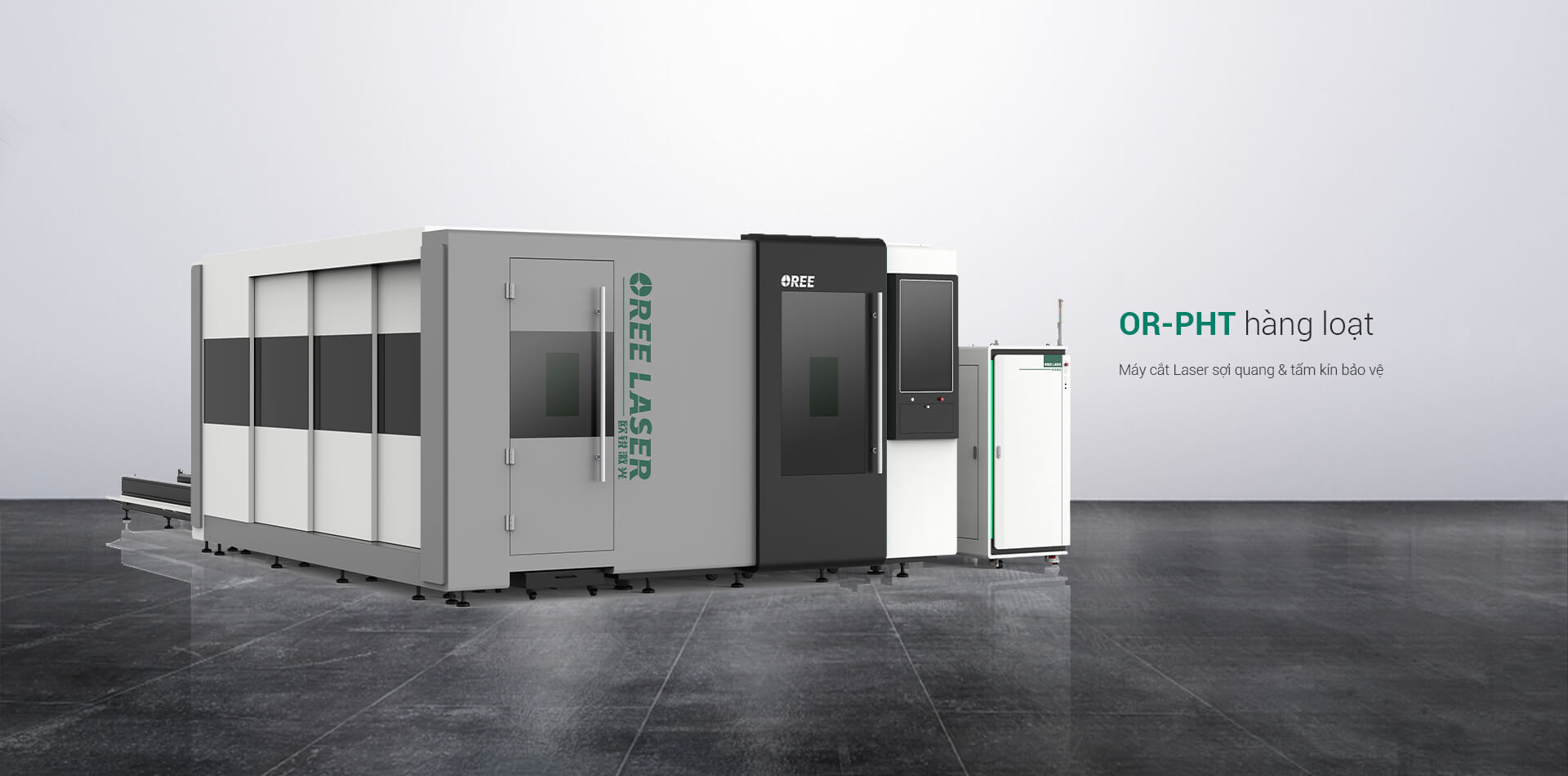

Máy cắt laser sợi quang & tấm kín bảo vệ OR-PHT

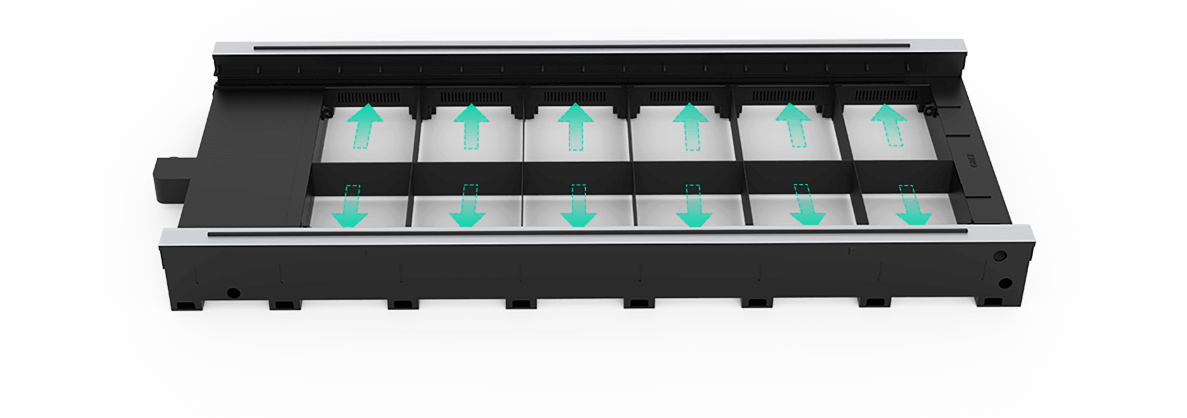

Giường hàn thép tấm siêu nặng có độ cứng cao

Sử dụng laser tấm thép nguyên khối siêu dày 12mm, phân tích phần tử hữu hạn được hỗ trợ để tối ưu hóa kết cấu giường, sử dụng phương pháp hàn rãnh để đạt được các mối nối đối đầu có độ bền bằng nhau để đảm bảo các đặc tính cơ học tuyệt vời của giường. Sau khi ủ căng thẳng và xử lý lão hóa tự nhiên để loại bỏ căng thẳng bên trong, duy trì độ ổn định và độ chính xác cắt cực cao của giường.

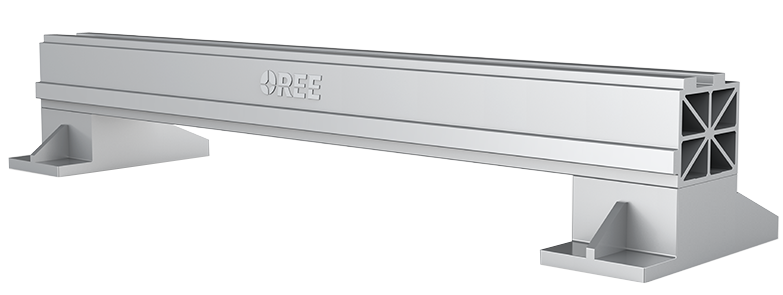

Chùm hợp kim nhôm hàng không thế hệ thứ năm

Toàn bộ dầm được xử lý bằng quy trình nhiệt luyện T6 để làm cho dầm có được độ bền cao nhất. Xử lý bằng giải pháp cải thiện độ bền và độ dẻo của chùm tia, tối ưu hóa và giảm trọng lượng của nó, đồng thời tăng tốc độ chuyển động.

Đầu laser lấy nét tự động

Thao tác nhảy ba chiều XYZ nhanh chóng và linh hoạt mà không bị va chạm, tính năng tự động tìm cạnh giúp giảm sai số. Không cần lấy nét bằng tay. Thiết kế mô-đun đơn giản và cấu trúc bên trong hoàn toàn khép kín và không gây ô nhiễm.

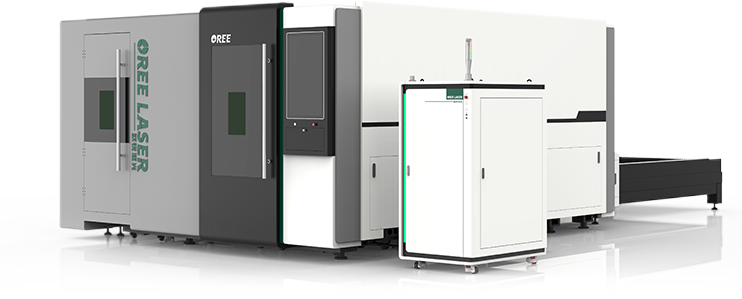

Vỏ bảo vệ đầy đủ

Mặt trước và mặt sau của nắp bảo vệ được trang bị camera tích hợp và sử dụng hệ thống điều khiển trung tâm thông minh để giám sát hoạt động. Cửa sổ quan sát bằng kính bảo vệ cấp OD4 + theo tiêu chuẩn CE của Châu Âu, vỏ bảo vệ bằng kim loại tấm dày, sản xuất an toàn.

Mâm cặp khí nén đôi

Ống mâm cặp khí nén hai chiều tự động định vị tâm, mở rộng cơ cấu truyền lực nâng cao khả năng hoạt động ổn định, gia tăng hàm kẹp giúp tiết kiệm vật liệu.

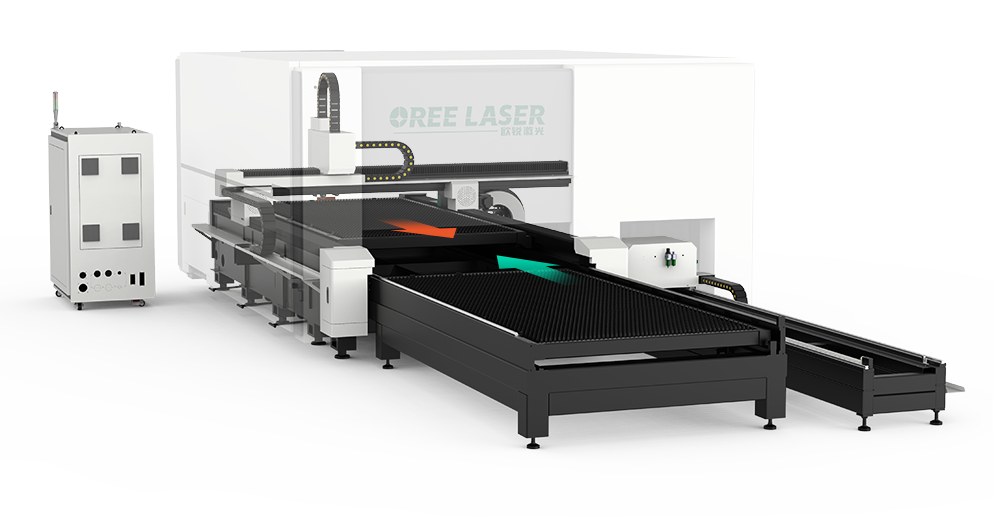

Tốc độ trao đổi nhanh hơn

Được trang bị đường ray thép sáu cạnh, ròng rọc và đường đua được dát khít, ròng rọc tích hợp chạy rất êm. Nhanh nhất có thể đạt được trao đổi hoàn toàn 10s.

Các thông số kỹ thuật

inch

mô hình	OR-PH 3015T	OR-PH 6015T	OR-PH 4020T	OR-PH 6020T	OR-PH 6025T
Công suất laze	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w
Độ chính xác định vị	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
Độ chính xác định vị lặp lại	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.02mm
Tốc độ di chuyển tối đa	100m/min	100m/min	120m/min	120m/min	120m/min
Phạm vi kích thước ống	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm

모델	OR-PH 3015T	OR-PH 6015T	OR-PH 4020T	OR-PH 6020T	OR-PH 6025T
Công suất laze	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w
Độ chính xác định vị	±0.0011811inch	±0.0011811inch	±0.0011811inch	±0.0011811inch	±0.0011811inch
Độ chính xác định vị lặp lại	±0.0007874inch	±0.0007874inch	±0.0007874inch	±0.0007874inch	±0.0007874inch
Tốc độ di chuyển tối đa	100m/min	100m/min	120m/min	120m/min	120m/min
Phạm vi kích thước ống	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm
