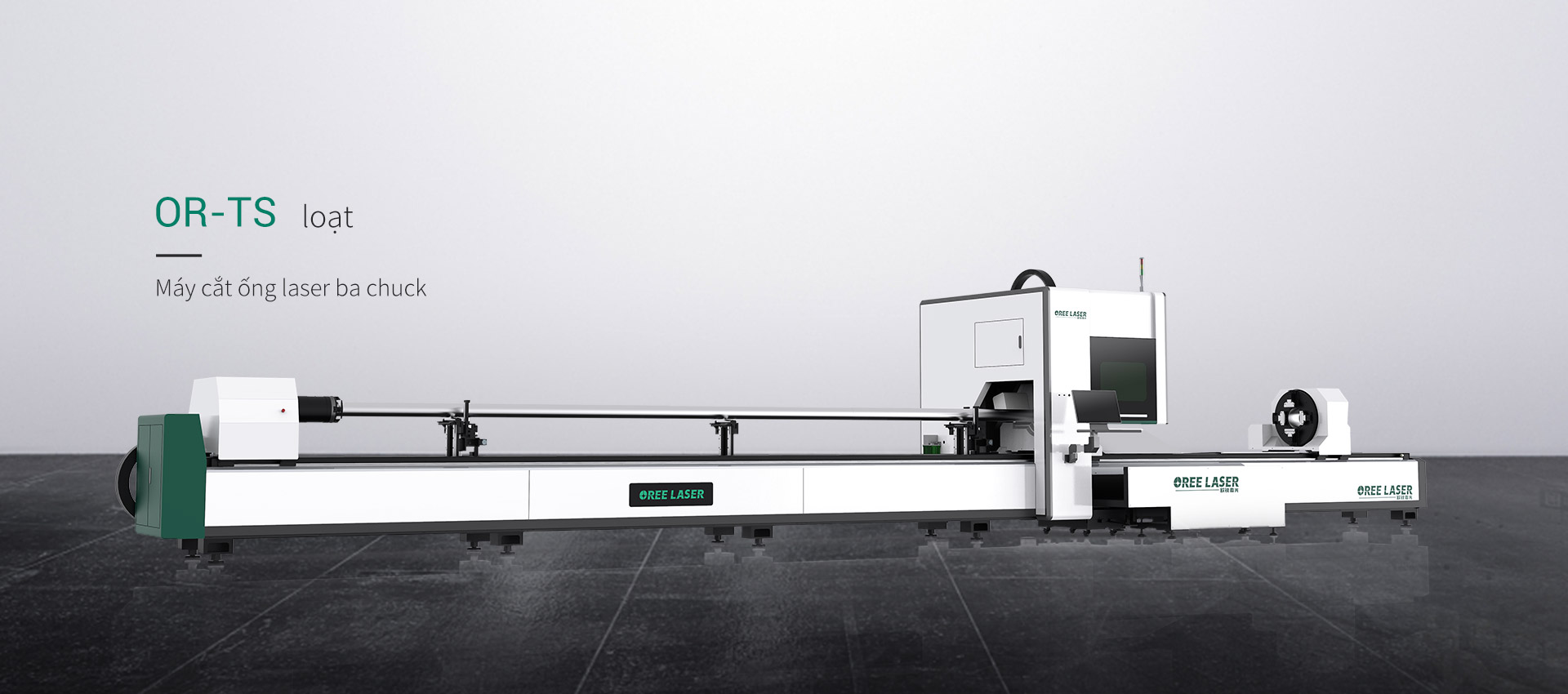

Máy cắt laser ba mâm cặp OR-TS

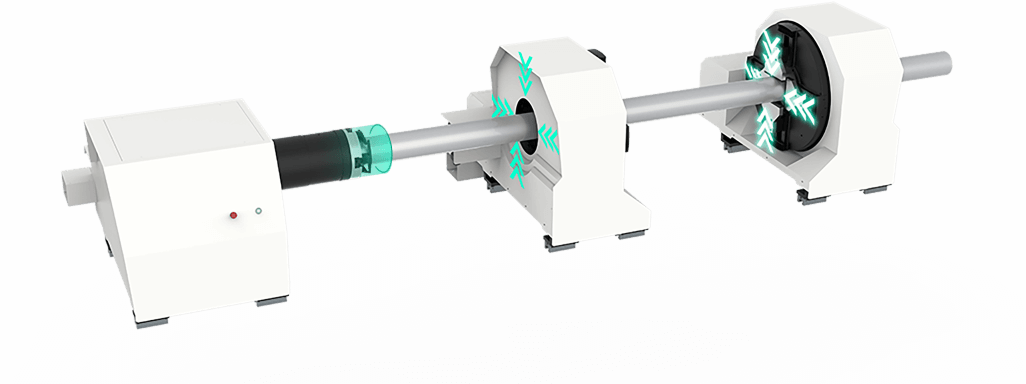

Thiết kế ba mâm cặp cải tiến, kẹp ổn định và cắt ổn định

Thiết kế tự định tâm một nút, kẹp và cắt nhanh; kẹp ba điểm, hiệu chỉnh uốn ống hiệu quả, chống rung lắc quán tính và đảm bảo độ chính xác khi cắt; lực kẹp mâm cặp có thể được điều chỉnh theo độ dày thành ống, vận hành thuận tiện và hiệu quả; phanh mâm cặp một cách nhanh chóng để đảm bảo hiệu quả độ chính xác của việc cắt ống.

Không có đuôi, hãy tận dụng nó một cách tốt nhất

Đường kính ống tròn 15mm-220mm, đường kính ống vuông 15mm-150mm, ống có khả năng chịu tải cao, trọng lượng ống đơn tối đa 300kg có thể kẹp được các loại ống vuông, ống tròn, ống oval , ống phẳng, ống tam giác, dầm chữ I và các vật liệu khác.

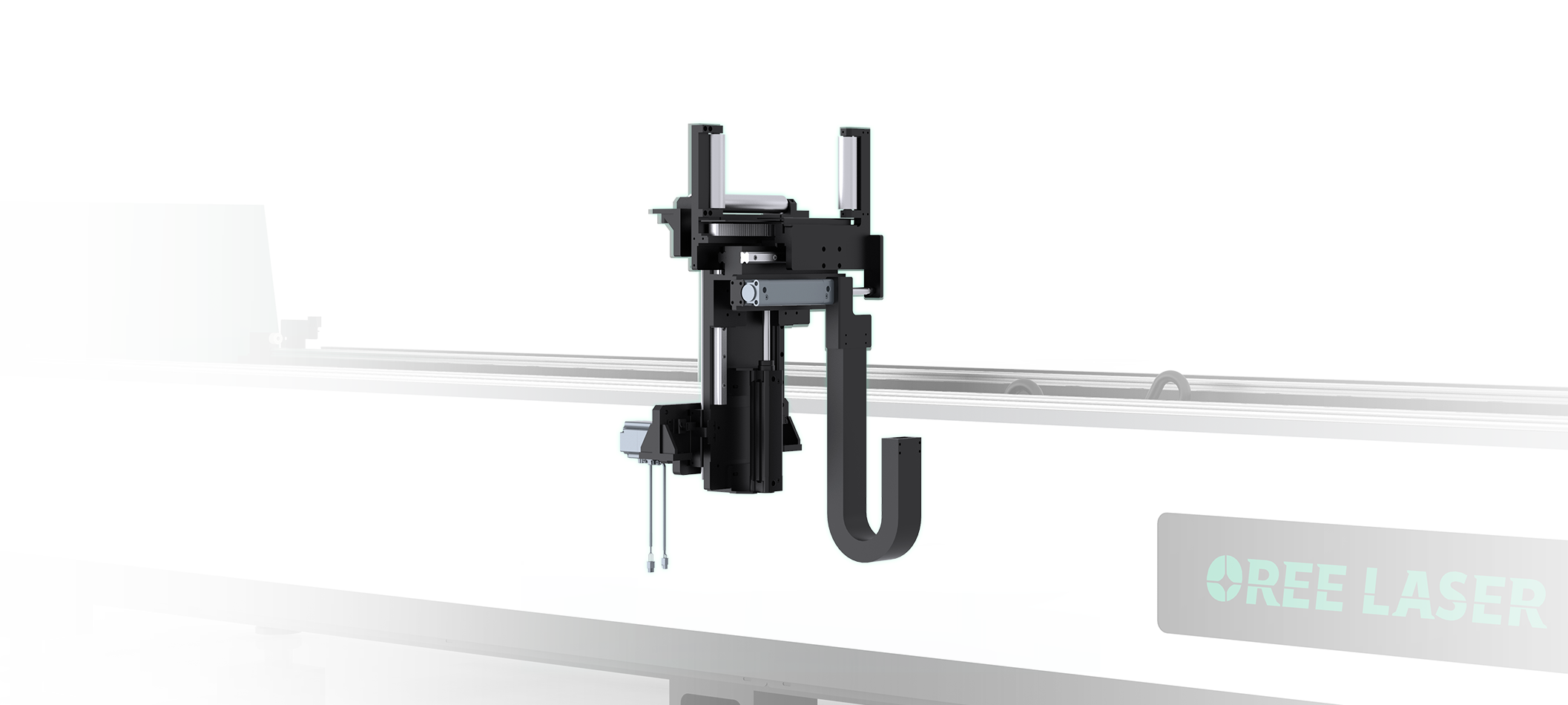

Thiết bị hỗ trợ theo dõi hai mặt

Cấu trúc hỗ trợ nâng hai mặt giúp giảm hiệu quả lỗi xử lý của đường ống do máy móc theo dõi, đảm bảo lực đồng đều trên toàn bộ đường ống và cải thiện độ chính xác khi cắt. Mâm cặp và thiết bị hỗ trợ được đồng bộ hóa cao, và vật liệu được hỗ trợ trong thời gian thực để tránh giảm độ chính xác khi cắt do sự biến dạng của đường ống.

Nhiều loại cắt ống

Nó hỗ trợ gia công toàn bộ phôi siêu dài 12000mm, thép kênh, thép góc, dầm chữ I và các cấu hình khác, và khả năng chịu tải tối đa của một ống đơn là 900KG.

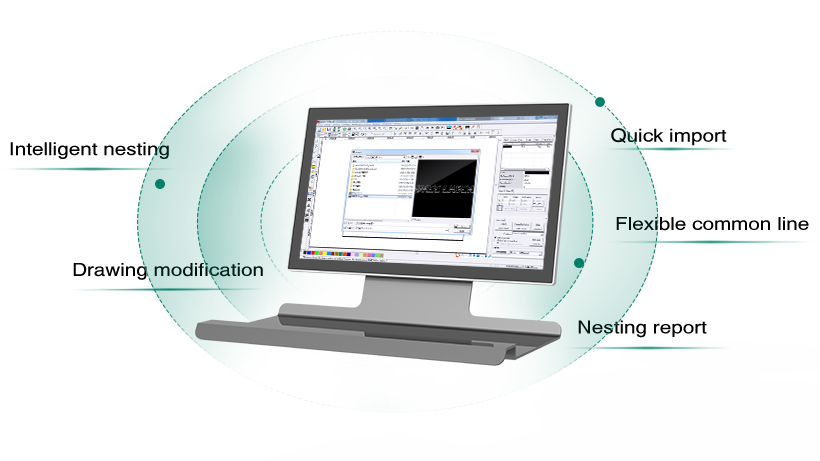

Phần mềm lồng ống 3D TubesT, để đáp ứng nhu cầu sản xuất của bạn

TubesT là phần mềm lồng ống 3D cho dòng TS. Từ bản vẽ và sửa đổi một phần, bù đầy đủ, bố trí bản vẽ đến tạo báo cáo, sử dụng Tubes T sẽ đáp ứng và vượt quá nhu cầu sản xuất của bạn.

Thiết bị hỗ trợ theo dõi hai mặt

Cấu trúc thiết bị hỗ trợ theo dõi hai mặt được áp dụng để giảm hiệu quả lỗi xử lý của đường ống do máy móc theo dõi, đảm bảo lực đồng đều của đường ống nói chung và cải thiện độ chính xác khi cắt. Cho ăn theo thời gian thực để ngăn chặn việc giảm độ chính xác của đường cắt do biến dạng đường ống.

Technical Parameter

inch

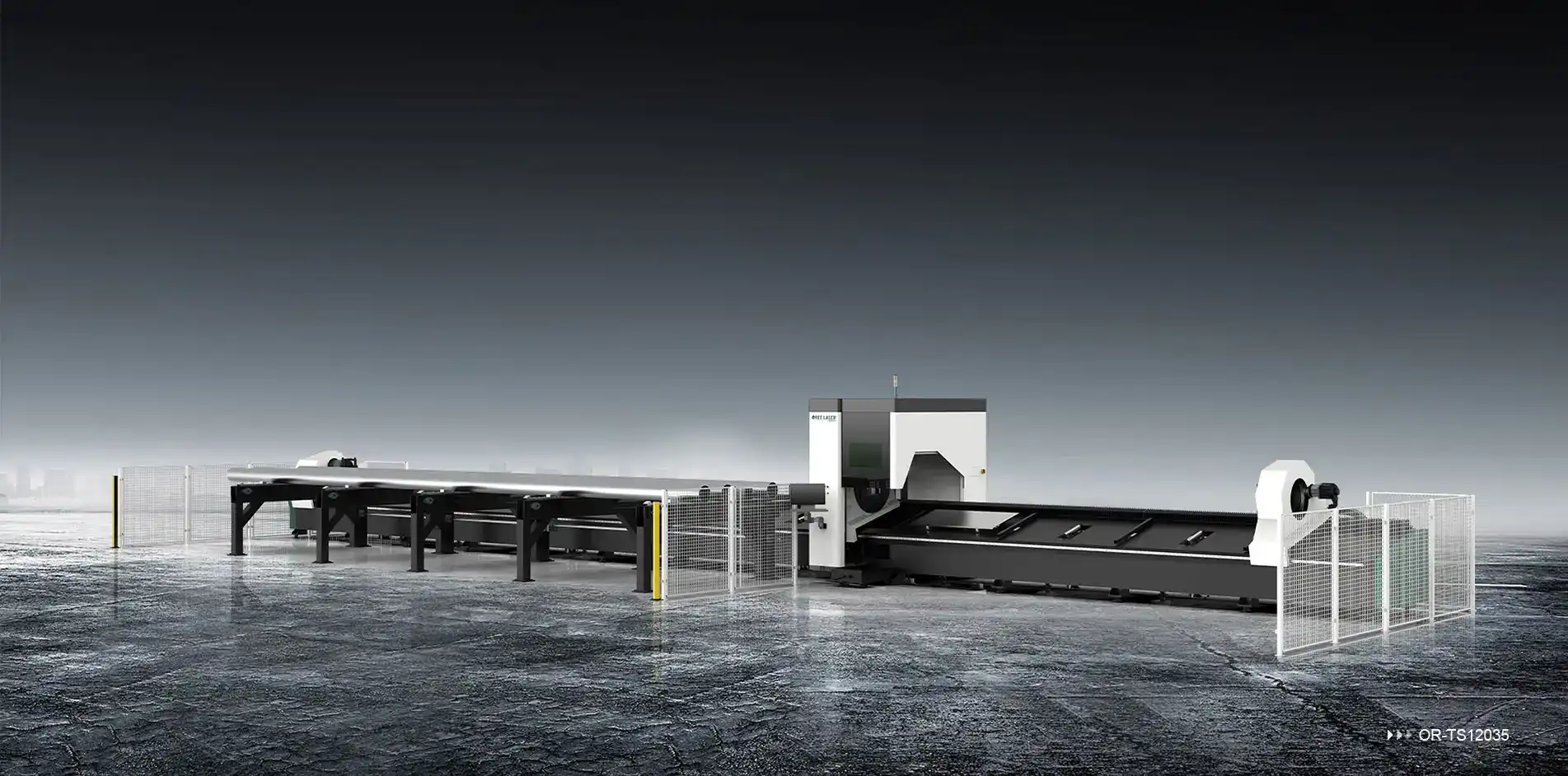

Model	TS12035	TS12020	TS6020
Công suất laser	1000W~6000W	1000W~6000W	1000W~6000W
Đường kính cắt hiệu quả của ống tròn	φ15-350mm	φ15-230mm	φ15-230mm
Đường kính cắt hiệu quả của ống vuông	□15-350mm	□15-230mm	□15-230mm
Định vị chính xác	±0.05mm	±0.05mm	±0.05mm
Độ chính xác định vị lặp	±0.05mm	±0.05mm	±0.05mm
Tốc độ di chuyển tối đa	80m/min	110m/min	110m/min
Tăng tốc tối đa	0.8G	1.5G	1.5G

Model	TS12035	TS12020	TS6020
Công suất laser	1000W~6000W	1000W~6000W	1000W~6000W
Đường kính cắt hiệu quả của ống tròn	φ0.59inch-0.866inch	φ13.77-9.05inch	φ13.77-9.05inch
Đường kính cắt hiệu quả của ống vuông	□0.59-0.866inch	□13.77-9.05inch	□13.77-9.05inch
Định vị chính xác	±0.00197inch	±0.00197inch	±0.00197inch
Độ chính xác định vị lặp	±0.00197inch	±0.00197inch	±0.00197inch
Tốc độ di chuyển tối đa	80m/min	110m/min	110m/min
Tăng tốc tối đa	0.8G	1.5G	1.5G
