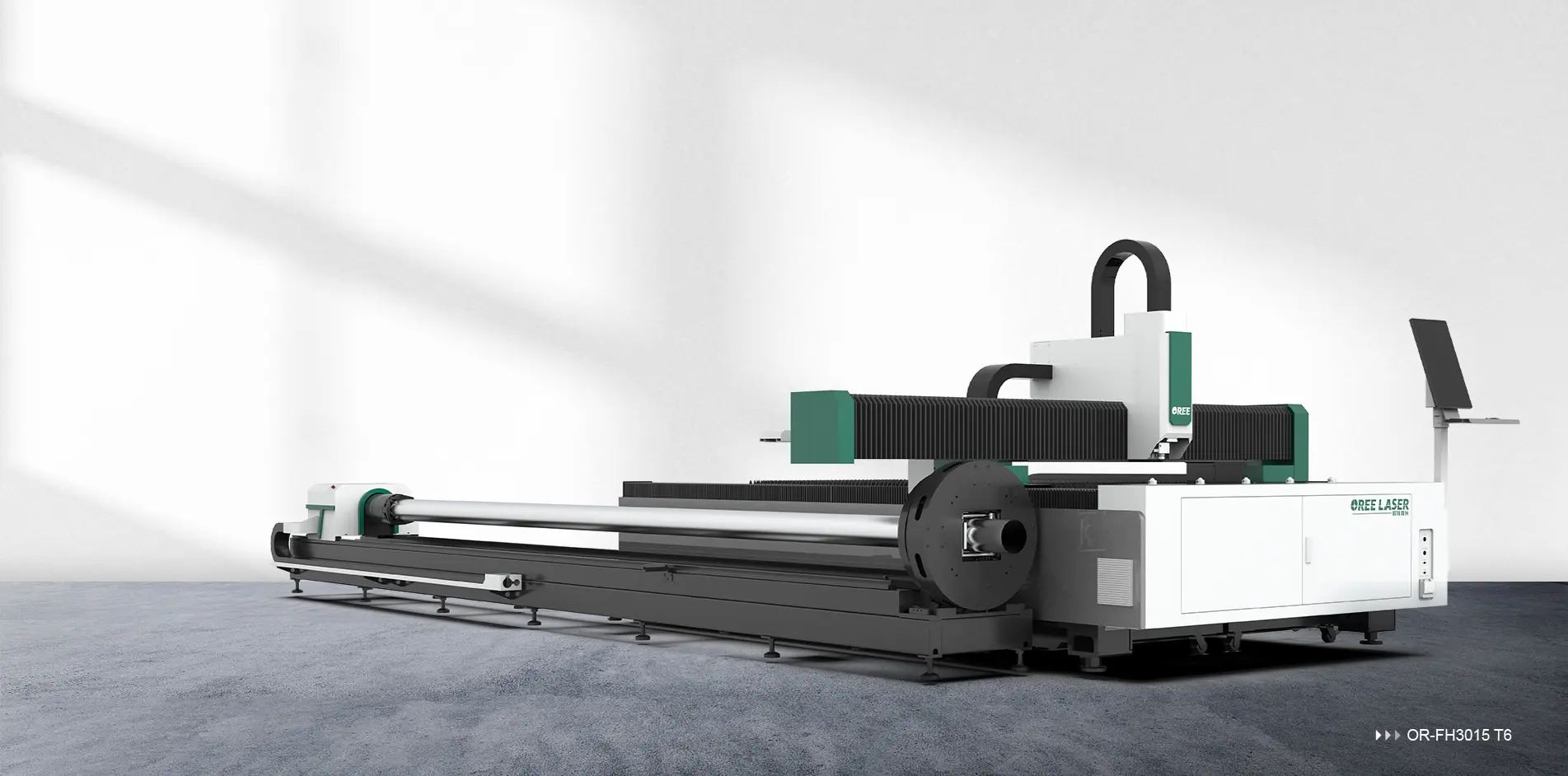

Máy cắt Laser sợi quang & ống công dụng kép OR-FHT

Giường hàn thép tấm siêu nặng độ cứng cao

Nguyên liệu thô của giường hàn là thép tấm dày 12mm. Phân tích phần tử hữu hạn hỗ trợ tối ưu hóa cấu trúc của giường và phương pháp hàn rãnh được sử dụng để đạt được các mối nối đối đầu có độ bền bằng nhau để đảm bảo các đặc tính cơ học tốt của giường. Sau khi ủ căng thẳng và xử lý lão hóa tự nhiên để loại bỏ căng thẳng bên trong, duy trì độ ổn định và độ chính xác cắt cực cao của giường.

Chùm hợp kim nhôm hàng không thế hệ thứ năm

Toàn bộ dầm được xử lý bằng quy trình nhiệt luyện T6 để làm cho dầm có được độ bền cao nhất. Xử lý bằng giải pháp cải thiện độ bền và độ dẻo của chùm tia, tối ưu hóa và giảm trọng lượng của nó, đồng thời tăng tốc độ chuyển động.

Mâm cặp khí nén đôi

Ống mâm cặp khí nén hai chiều tự động định vị tâm, mở rộng cơ cấu truyền lực nâng cao khả năng hoạt động ổn định, gia tăng hàm kẹp giúp tiết kiệm vật liệu.

Đầu laser lấy nét tự động

Thao tác nhảy ba chiều XYZ nhanh chóng và linh hoạt mà không bị va chạm, tính năng tự động tìm cạnh giúp giảm sai số. Không cần lấy nét bằng tay. Thiết kế mô-đun đơn giản và cấu trúc bên trong hoàn toàn khép kín và không gây ô nhiễm.

Hệ thống điều khiển thông minh

Phần mềm cắt mặt phẳng CypCut là một bộ phần mềm được phát triển đặc biệt cho sự tùy biến sâu của ngành cắt laser, dễ sử dụng, chức năng phong phú, phù hợp với nhiều dịp gia công khác nhau.

Bôi trơn điều khiển trung tâm thông minh

Thời gian và tần suất bôi trơn có thể được điều chỉnh thông qua hệ thống điều khiển trung tâm và bôi trơn đa điểm toàn diện cho ray dẫn hướng, thanh trượt, ốc vít, giá đỡ, v.v., đồng thời tự động thu hồi chất lỏng bôi trơn thải.

Các thông số kỹ thuật

inch

mô hình	OR-FH 3015T	OR-FH 4015T	OR-FH 6015T	OR-FH 4020T	OR-FH 6020T	OR-FH 6025T	OR-FH 8025T
Công suất laze	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w
Độ chính xác định vị	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm
Độ chính xác định vị lặp lại	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
Tốc độ tối đa	100m/min	100m/min	100m/min	120m/min	120m/min	120m/min	120m/min
Phạm vi kích thước ống	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm

모델	OR-FH 3015T	OR-FH 4015T	OR-FH 6015T	OR-FH 4020T	OR-FH 6020T	OR-FH 6025T	OR-FH 8025T
Công suất laze	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w
Độ chính xác định vị	±0.00197inch	±0.00197inch	±0.00197inch	±0.00197inch	±0.00197inch	±0.00197inch	±0.00197inch
Độ chính xác định vị lặp lại	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch
Tốc độ tối đa	100m/min	100m/min	100m/min	120m/min	120m/min	120m/min	120m/min
Phạm vi kích thước ống	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm	φ10-φ225mm,□10- □225mm
