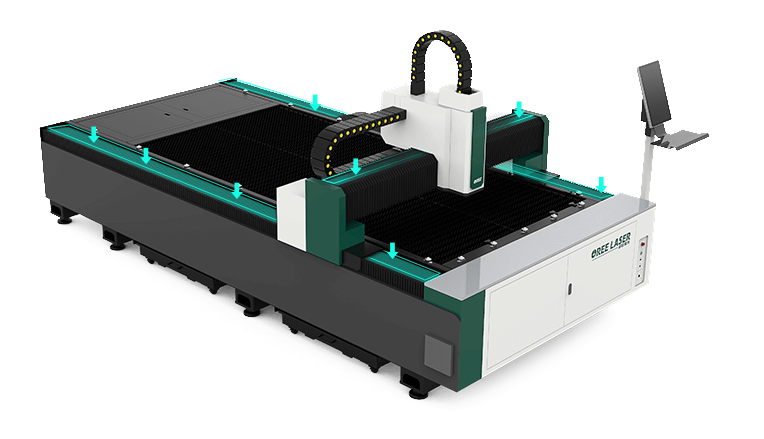

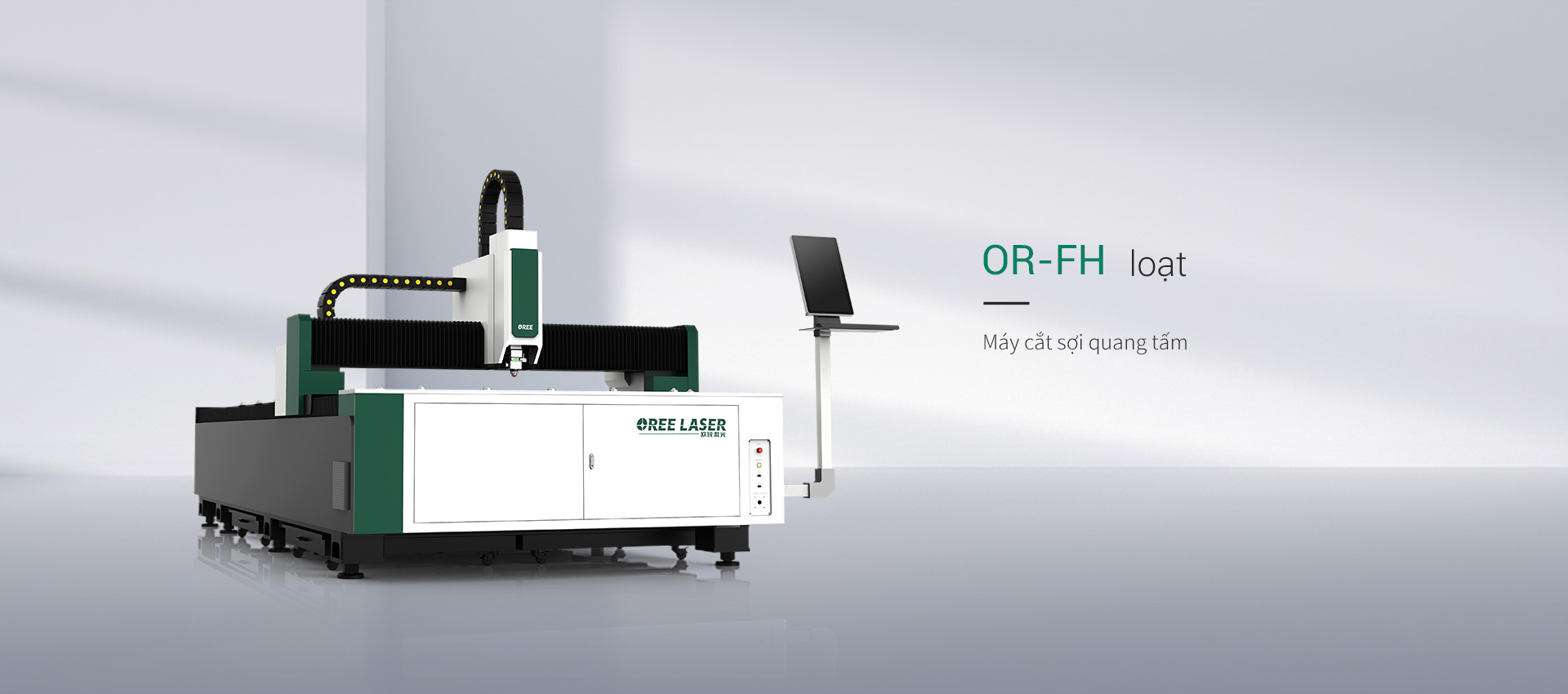

Máy cắt laser fiber bàn đơn OR-FH

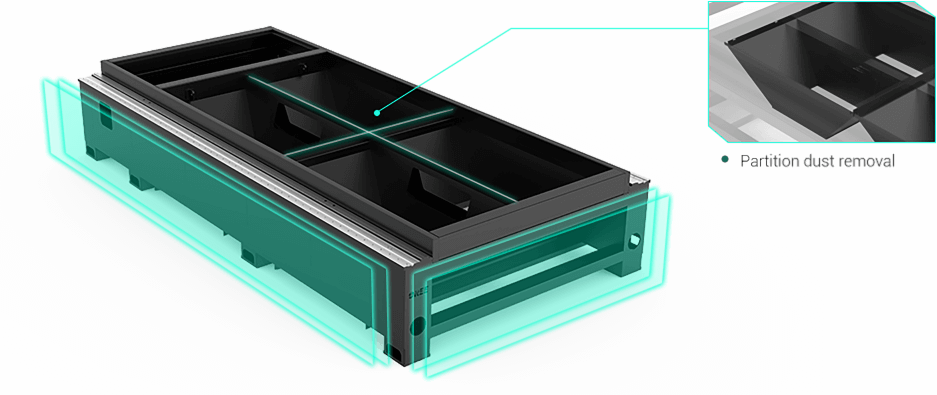

Giường hàn thép tấm siêu nặng độ cứng cao

Nguyên liệu thô của giường hàn là thép tấm dày 12mm. Phân tích phần tử hữu hạn hỗ trợ tối ưu hóa cấu trúc của giường và phương pháp hàn rãnh được sử dụng để đạt được các mối nối đối đầu có độ bền bằng nhau để đảm bảo các đặc tính cơ học tốt của giường. Sau khi ủ căng thẳng và xử lý lão hóa tự nhiên để loại bỏ căng thẳng bên trong, duy trì độ ổn định và độ chính xác cắt cực cao của giường

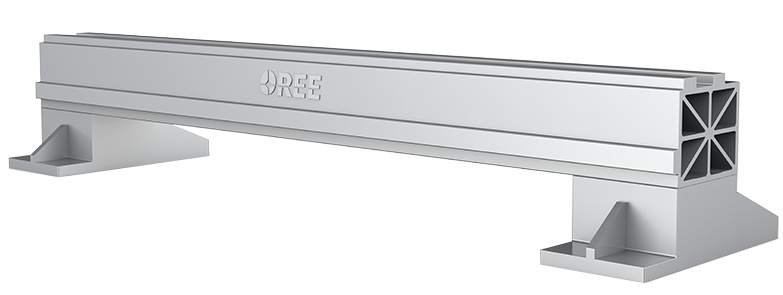

Chùm hợp kim nhôm hàng không thế hệ thứ năm

Toàn bộ dầm được xử lý bằng quy trình nhiệt luyện T6 để làm cho dầm có được độ bền cao nhất. Xử lý bằng giải pháp cải thiện độ bền và độ dẻo của chùm tia, tối ưu hóa và giảm trọng lượng của nó, đồng thời tăng tốc độ chuyển động.

Đầu laser lấy nét tự động

Thao tác nhảy ba chiều XYZ nhanh chóng và linh hoạt mà không bị va chạm, tính năng tự động tìm cạnh giúp giảm sai số. Không cần lấy nét bằng tay. Thiết kế mô-đun đơn giản và cấu trúc bên trong hoàn toàn khép kín và không gây ô nhiễm.

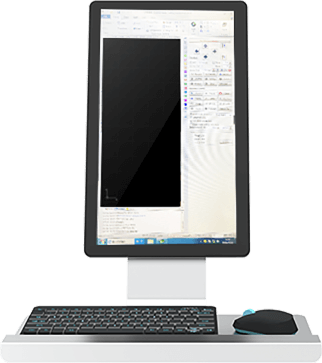

Hệ thống điều khiển thông minh

Phần mềm cắt mặt phẳng CypCut là một bộ phần mềm được phát triển đặc biệt cho sự tùy biến sâu của ngành cắt laser, dễ sử dụng, chức năng phong phú, phù hợp với nhiều dịp gia công khác nhau.

Bôi trơn điều khiển trung tâm thông minh

Thời gian và tần suất bôi trơn có thể được điều chỉnh thông qua hệ thống điều khiển trung tâm và bôi trơn đa điểm toàn diện cho ray dẫn hướng, thanh trượt, ốc vít, giá đỡ, v.v., đồng thời tự động thu hồi chất lỏng bôi trơn thải.

Các thông số kỹ thuật

inch

mô hình	OR-FH 3015	OR-FH 4015	OR-FH 6015	OR-FH 4020	OR-FH 6020	OR-FH 6025	OR-FH 8025
Công suất laser	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w
Khu vực làm việc	3050*1530mm	4050*1530mm	6050*1530mm	4050*2030mm	6050*2030mm	6050*2530mm	8050*2530mm
Độ chính xác của vị trí	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
Lặp lại độ chính xác định vị lại	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.02mm
Tốc độ di chuyển tối đa	100m/min	100m/min	100m/min	120m/min	120m/min	120m/min	120m/min
Tăng tốc tối đa	1.5G	1.5G	1.5G	1.5G	1.5G	1.5G	1.5G

모델	OR-FH 3015	OR-FH 4015	OR-FH 6015	OR-FH 4020	OR-FH 6020	OR-FH 6025	OR-FH 8025
Công suất laser	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w	1000w~12000w
Khu vực làm việc	120*60inch	159*60inch	238*60inch	159*79inch	238*79inch	238*99inch	316*99inch
Độ chính xác của vị trí	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch
Lặp lại độ chính xác định vị lại	±0.00079nch	±0.00079nch	±0.00079nch	±0.00079nch	±0.00079nch	±0.00079nch	±0.00079nch
Tốc độ di chuyển tối đa	100m/min	100m/min	100m/min	120m/min	120m/min	120m/min	120m/min
Tăng tốc tối đa	1.5G	1.5G	1.5G	1.5G	1.5G	1.5G	1.5G
